實驗平臺介紹

實驗平臺能滿足高等院校“電力電子技術"、“半導體變流技術"、“電機控制（直流電機調速、交流電機調速及變頻調速）"等課程實驗教學。

YXPEP-ZHCA-300電力電子與電機控制實訓平臺系統構架

YXPEP-ZHCA-300電力電子與電機控制實訓平臺系統特點

更精細的模塊化單元封裝

• 采用更為美觀、集成度高的封裝形式。

• 模塊化更合理，數字化更突出。

更完善的安全保護機制

• 具備硬件保護和軟件保護雙重保護，可靠性高，軟件保護可大大減少器件的損壞，可避免出現經常換器件的麻煩。

更細致的實驗指導教程

• 創新的交互式實驗課程軟件，提供進行實驗所需的各種支持。它不僅提供實驗過程指導，還提供相關理論知識講解介紹，記錄測量結果，并可導出各類數據。

理論仿真驗證與實際元件實驗驗證相結合

• 在Matlab中設計的控制算法自動生成代碼，自動加載到實時目標機中運行，避免了繁瑣的編程和Debug工作

• 使用門檻低，會Matlab仿真即可完成實驗測試工作，所有測試工作只需一人即可完成

更靈活，更開放

• 硬件模塊化設計，多種實驗拓?fù)淠K可選，同時，可根據需求定制各種不同的功率硬件，拓?fù)浣Y(jié)構、功率級別、傳感器的數量位置等均可以變化。

• 軟件模塊化設計，編程和監控全部采用基于模型的可視化設計方法，提供各類驗證過的算法模型，可直接組合調用，大大縮短上手時間。

更可信，更可靠

• 采用高可靠性的功率模塊和經過完善測試的接口模塊，故障率低

• 具備數字仿真和物理電路雙重驗證，設計更靈活，實驗數據更具說服力。

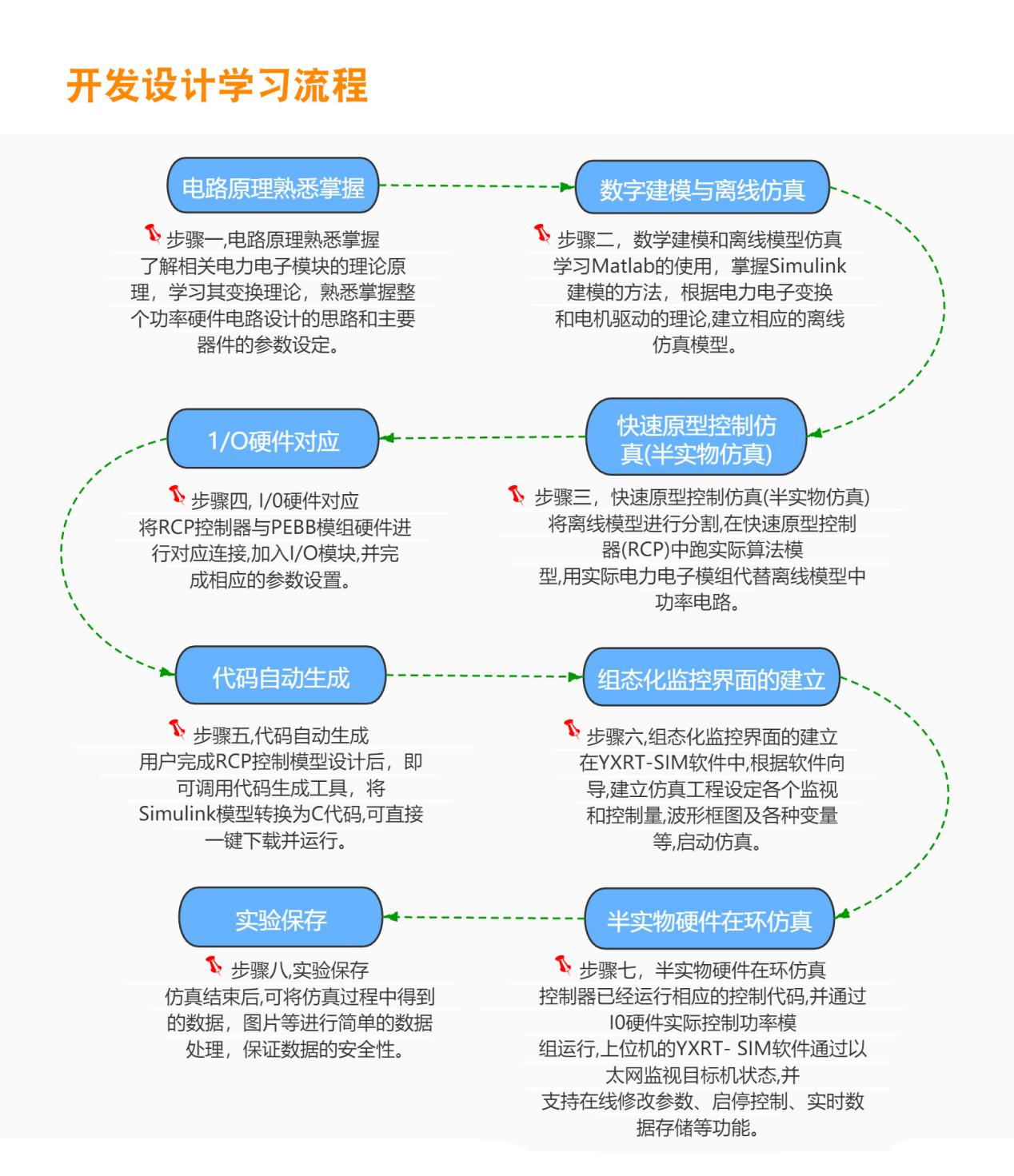

開發設計學習流程

實驗內容

一、平臺介紹篇

1.1系統開發背景

1.2系統組成與功能

1.2.1可編程直流電源

1.2.2數字示波器

1.2.3 快速原型控制器

1.2.4 桌面型電力電子模組（PEBB）

1.2.5 永磁同步機組

二、實驗基礎篇

2.1電力電子基礎

2.1.1電力電子技術概念

2.1.2電力電子器件概述

2.1.3 Simulink介紹

2.1.4 快速原型控制平臺介紹

2.2脈寬調制PWM

2.2.1 PWM的基本原理和控制算法

2.2.2 PWM在Simulink如何實現

2.2.3 SPWM的基本原理和實現方法

2.2.4 SPWM在Simulink 如何實現

2.3 快速原型控制器與Maltlab

2.3.1 RCP控制器與matlab對接操作

2.3.2 Simulink離線模型的分割與硬件模型庫的調用

2.3.3 RCP實時仿真監控系統界面的搭建

三、DC-DC直流-直流變換

3.1 Boost升壓原理和功率硬件電路分析

3.2 Simulink離線仿真--Boost升壓電路

3.3快速原型控制仿真--Boost升壓電路

3.4 BUCK降壓原理與功率硬件電路分析

3.5 Simulink離線仿真-- BUCK降壓電路

3.6快速原型控制仿真--BUCK降壓電路

四、單相AC-DC交流-直流整流

4.1 單相全橋PWM整流原理和電路分析

4.2 Simulink離線仿真--單相全橋PWM整流電路

4.3快速原型控制仿真--單相全橋PWM整流電路

五、單相DC-AC直流-交流逆變

5.1 單相全橋獨立逆變?cè)砼c電路分析

5.2 Simulink離線仿真--單相全橋獨立逆變電路

5.3 快速原型控制仿真--單相全橋獨立逆變電路

5.4 單相全橋并網逆變?cè)砼c電路分析

5.5 Simulink離線仿真--單相全橋并網逆變電路

5.6 快速原型控制仿真--單相全橋并網逆變電路

六、光伏變流器DC-DC-AC變流

6.1 Simulink離線仿真--光伏離網逆變器DC-DC+DC-AC逆變

6.2 快速原型控制仿真--光伏離網逆變器DC-DC+DC-AC逆變

6.3 Simulink離線仿真--光伏并網逆變器DC-DC+DC-AC逆變

6.4 快速原型控制仿真--光伏并網逆變器DC-DC+DC-AC逆變

七、三相AC-DC交流-直流整流

7.1 三相全橋PWM整流原理和電路分析

7.2 Simulink離線仿真--三相全橋PWM整流電路

7.3快速原型控制仿真--三相全橋PWM整流電路

八、三相DC-AC直流-交流逆變

8.1 單相全橋獨立逆變?cè)砼c電路分析

8.2 Simulink離線仿真--三相全橋獨立逆變電路

8.3 快速原型控制仿真--三相全橋獨立逆變電路

8.4 單相全橋并網逆變?cè)砼c電路分析

8.5 Simulink離線仿真--三相全橋并網逆變電路

8.6 快速原型控制仿真--三相全橋并網逆變電路

九、三相永磁同步電機的數學建模

9.1 三相PMSM的基本數學模型

9.2 三相PMSM的坐標變換

9.3 同步旋轉坐標系下的數學建模

十、三相永磁同步電機的矢量控制

10.1 PMSM的PI電流控制

10.2 基于PI調節器的PMSM矢量控制

10.3 PMSM電流環PI控制Simulink離線模型搭建

10.4 PMSM電流環PI控制半實物模型搭建

10.5 PMSM速度環和電流環PI控制Simulink離線模型搭建

10.6 PMSM速度環和電流環PI控制半實物模型搭建

系統組成

系統由電源，快速原型控制器RCP，三種不同拓?fù)涞淖烂嫘凸β誓＝M，永磁電機對拖機組以及配套的變壓器負載等組成。

案例介紹
